Блок живлення для роботи відеореєстратора 12V PSU for NVR

Опис Блок живлення для роботи відеореєстратора 12V PSU for NVR

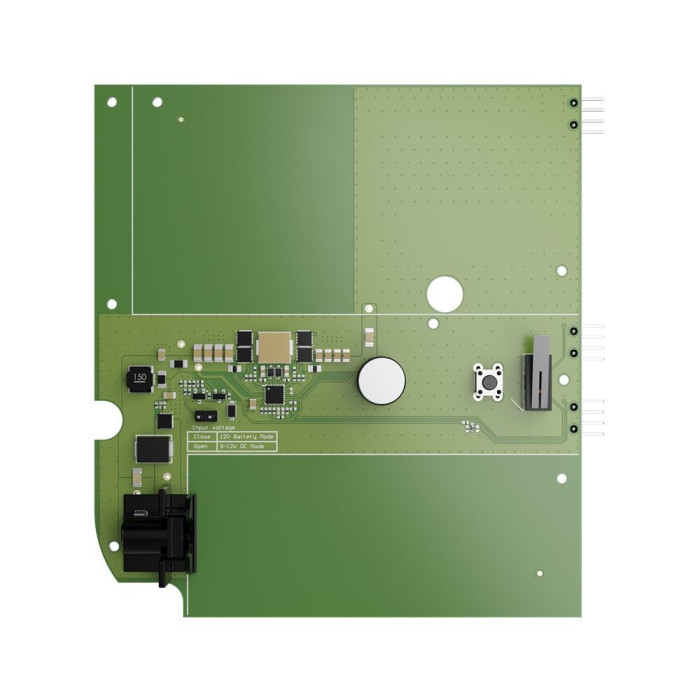

Плата блоку живлення 12V PSU for NVR для забезпечення роботи відеореєстратора від низьковольтного джерела живлення.

Застосування

Ця плата блоку живлення використовується замість стандартного блоку живлення AC 110/230 В для роботи відеореєстратора Ajax NVR. Він дозволяє живити пристрій від низьковольтного джерела, що забезпечує безперервний запис відео навіть за відсутності або нестабільності електропостачання. Підходить для об'єктів з нестабільним електроживленням або в місцях, де неможливо підключити відеореєстратор до мережі електропостачання.

Ключові властивості

• Сумісність: відеореєстратор Ajax NVR на 8 або 16 каналів.
• Два режими роботи:
  • 8–16 В: якщо реєстратор працює в цьому діапазоні напруги, джампер не встановлюється.
  • 12.1–16 В: для роботи від напруги вище за 12 В, джампер повинен бути встановлений. У цьому випадку реєстратор вимикається, коли напруга падає нижче 12 В, щоб уникнути повного розрядження джерела живлення.
• Вхідні параметри без встановленого джампера: робоча напруга 8–16 В, максимальний струм споживання 4 А, поріг увімкнення в разі зростання напруги 8 В, поріг вимкнення в разі спаду напруги 6.5 В.
• Вхідні параметри зі встановленим джампером: робоча напруга 12.1–16 В, максимальний струм споживання 4 А, поріг увімкнення в разі зростання напруги 12.1 В, поріг вимкнення в разі спаду напруги 10.35 В.
• Вихідні параметри: номінальна напруга 12 В ± 3%, споживання струму пристрою у вимкненому стані 110 мкА, споживання струму пристрою в стані спокою 65 мА, максимальний струм споживання пристрою 2 А.
• Метод встановлення: монтаж у корпус відеореєстратора NVR замість стандартного блоку живлення.
• Під'єднання до мережі: гніздо роз'єму 6.5 / 2 мм power jack (female), штекер 5.5 / 2.1 мм power jack (male), переріз кабелю для підʼєднання AWG 12–14.
• Розміри плати 118 / 123 / 17 мм, вага 51 г.

Комплектація: блок живлення, клемний адаптер, коротка інструкція.

Особливості встановлення

Блок живлення монтується безпосередньо в корпус відеореєстратора, замінюючи стандартний блок живлення AC 110/230 В. Для монтажу потрібні викрутка PH1 та інструкція з використання. Встановлення займає не більше 10 хвилин для професійного електрика. Перед початком встановлення потрібно вимкнути пристрій від мережі.
