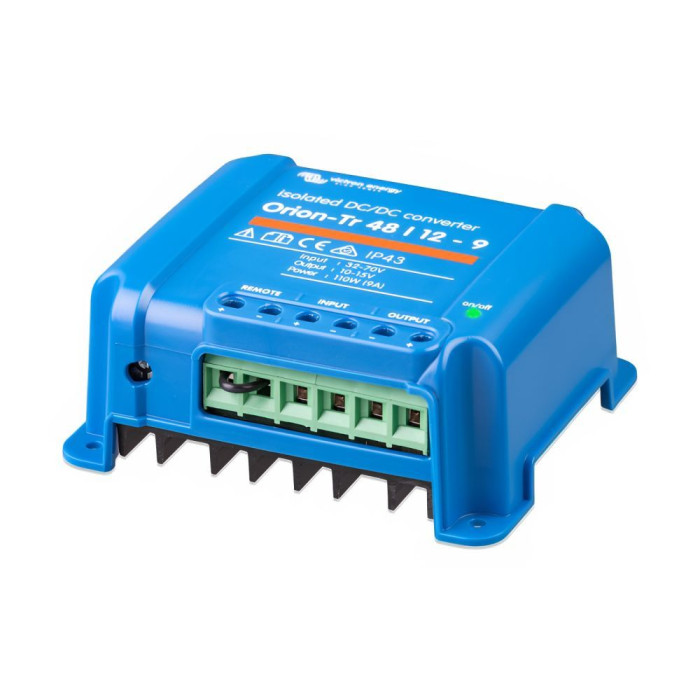

DC-DC конвертер Victron Energy Orion-Tr 48/12-9A

Опис DC-DC конвертер Victron Energy Orion-Tr 48/12-9A

DC/DC конвертер Victron Energy Orion-Tr 48/12-9A – перетворювач постійного струму з гальванічною розв'язкою, що дозволяє знизити вхідну напругу 48 В до стабільної напруги 12 В. Пристрій призначений для живлення обладнання з напругою 12 В у системах, де джерелом є батарея 48 В. Діапазон вхідної напруги 32-70 В, номінальна вихідна напруга 12.2 В, вихідний струм 9 А, вихідна потужність 110 Вт. ККД 87%. Можливість паралельного підключення для збільшення загального вихідного струму.

Не призначений для заряджання батарей – для таких задач рекомендується використовувати моделі серії Orion-Tr Smart.

Застосування

Конвертер застосовується у системах із живленням 48 В для безпечного та ефективного забезпечення живленням обладнання, що працює на 12 В: навігаційні прилади, телекомунікаційні модулі, контролери, датчики, реле, системи освітлення тощо. Завдяки гальванічній розв’язці забезпечується додатковий захист чутливих пристроїв від стрибків напруги або зворотних струмів. Забезпечує стабільну роботу чутливих приладів та захист електроніки у транспортних, автономних або промислових системах.

Ключові властивості та можливості

• Діапазон вхідної напруги: 32-70 В – підходить для систем з батареями номінальною напругою 48 В.
• Номінальна вихідна напруга: 12.2 В (регулюється в межах 10-15 В), що дає змогу налаштувати вихід для різних пристроїв.
• Постійний вихідний струм: 9 А при 25 °C, максимальний (10 сек.) – 12.5 А, струм короткого замикання – 27 А.
• Постійна вихідна потужність: 110 Вт за температури навколишнього середовища 25 °C.
• Енергоефективність: ККД пристрою становить 87% при номінальному навантаженні.
• Гальванічна розв'язка: 200 В постійного струму між входом, виходом і корпусом – підвищений рівень безпеки.
• Паралельне підключення: можливе з’єднання необмеженої кількості пристроїв для збільшення загального вихідного струму.
• Віддалене увімкнення/вимкнення: дистанційне керування через зовнішній перемикач або, наприклад, реле запуску двигуна – не потрібно встановлювати потужні комутаційні елементи у вхідне коло.
• Низьке споживання у режимі очікування: менш ніж 50 мА без навантаження.
• Гвинтові клеми: спрощене підключення без потреби у спеціальних інструментах.
• Захист від перегріву: при підвищенні температури навколишнього середовища відбувається автоматичне обмеження струму для захисту пристрою.
• Захист від заниженої напруги: автоматичне вимкнення при 28 В, повторне увімкнення при 30 В.
• Клас захисту IP43: за умови встановлення з гвинтовими клемами, спрямованими донизу – захист від пилу та вологи.
• Максимальний переріз кабелю 6 мм² (AWG10).
