Двоканальний DALI-шлюз

Опис Двоканальний DALI-шлюз

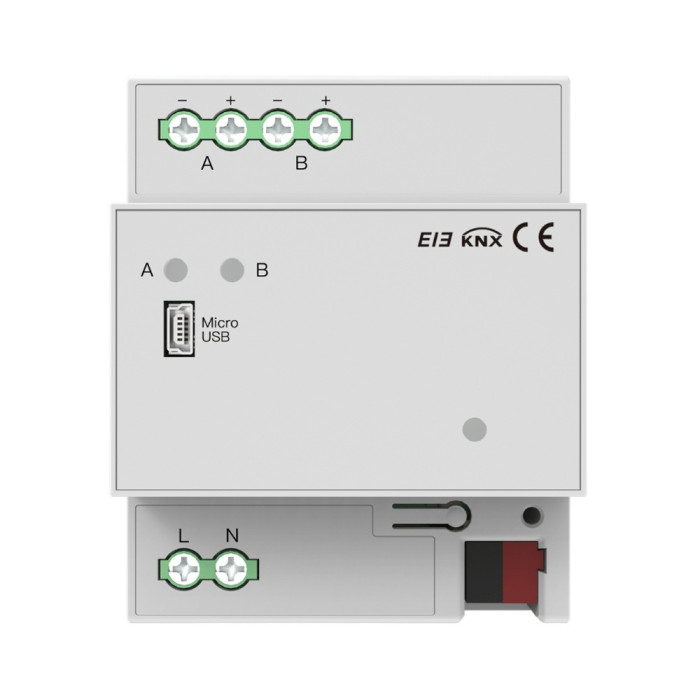

Двоканальний DALi-шлюз Akubela KNX DALI KXAC-B1DD2 забезпечує підтримку систем DALI та DALI-2, оснащений двома DALI-каналами з можливістю підключення до 64 пристроїв на кожен канал. Працює з мішаними конфігураціями пристроїв DT6 і DT8 (включно з DT8 Tc, XY, RGB). Пристрій має широкий діапазон вхідної напруги DC 21-30 В або AC 100-240 В та вбудоване джерело живлення шини DALI з вихідним струмом 250 мА для кожного каналу, що значно спрощує монтаж і виключає потребу в додатковому живленні.

Застосування

KNX DALI-шлюз застосовується у проєктах автоматизації освітлення в офісних центрах, торгових приміщеннях, житлових комплексах та об’єктах з інтелектуальним керуванням будівлями. Завдяки підтримці протоколу KNX та двоканальній DALI-інтеграції шлюз дозволяє точно керувати яскравістю, температурою кольору та RGB-освітленням, забезпечуючи високу енергоефективність і гнучкість у налаштуваннях.

Підходить для реалізації зонованого освітлення, кольорових сценаріїв, денного освітлення, а також керування освітленням у громадських або комерційних просторах.

Що таке DALI та KNX і як вони працюють

DALI (Digital Addressable Lighting Interface) — це цифровий інтерфейс для адресного керування освітленням. Він дозволяє індивідуально керувати кожним світильником або групою світильників у системі, налаштовуючи яскравість, колірну температуру чи кольори RGB відповідно до сценаріїв або датчиків.

KNX — це міжнародний відкритий стандарт для автоматизації будівель, який забезпечує уніфіковану взаємодію між різними системами: освітленням, опаленням, вентиляцією, безпекою, жалюзі, мультимедіа тощо. Пристрої KNX «спілкуються» між собою через спільну шину, що дозволяє створювати масштабовані, надійні та енергоефективні системи автоматизації.

KNX DALI-шлюз виступає мостом між двома технологіями: він отримує команди через шину KNX та передає їх у вигляді DALI-сигналів до освітлювальних пристроїв. Це забезпечує централізоване та гнучке керування освітленням як частиною загальної системи «розумної будівлі».

Ключові властивості

• Двоканальне керування DALI – до 64 пристроїв на кожен канал.
• Підтримка стандартних пристроїв DALI з конфігураціями DT6, DT8 Tc, DT8 XY, DT8 RGB.
• Легко інтегрується з екосистемою розумного будинку Akuvox.
• Зворотний зв'язок в режимі реального часу про стан освітлення і виявлення несправностей.
• Підтримує конфігурацію сцени і групове керування для індивідуальних рішень з освітлення.
• Низьке енергоспоживання і висока стабільність сигналу.
• Вихідна напруга DALI-шини: DC 16 В.
• Максимальний вихідний струм DALI-шини: 2x 250 мА.
• Діапазон вхідної напруги: DC 21-30 В або AC 100-240 В, 50/60 Гц.
• Споживання: струм <10 мА (шина KNX), <48 мА (мережа); потужність <210 мВт (KNX), <11 Вт (мережа).
• Просте встановлення та експлуатація завдяки зрозумілим інтерфейсам підключення.
• Монтаж на DIN-рейку (35 мм).
• Габарити пристрою: 90.1 / 72 / 66.4 мм.
