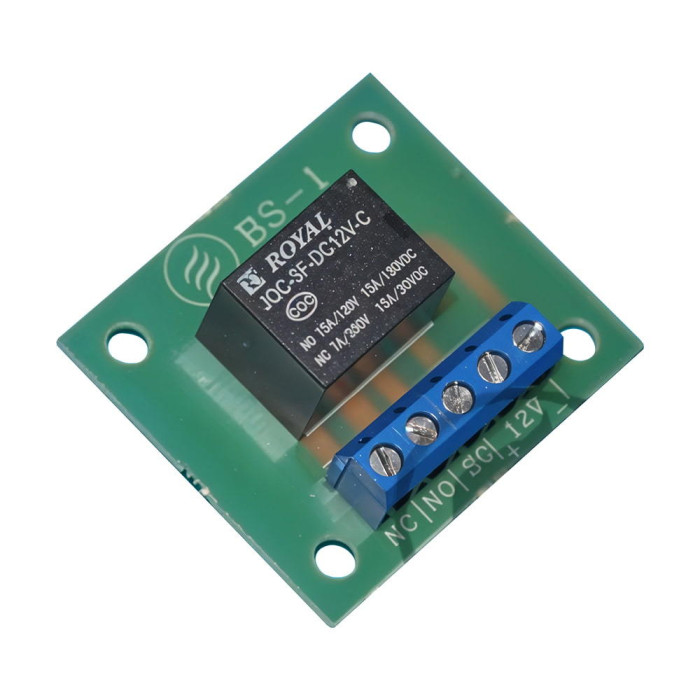

Плата BS-1 Електрон

Опис Плата BS-1 Електрон

Плата реле Електрон BS-1 – це комутаційний адаптер, який використовує одне реле з групою перемикальних контактів (NO/NC/COM) для керування виконавчими застроями. Він дозволяє комутувати навантаження зі струмом до 12 А (за 28 В DC) або 10 А (за 250 В AC).

Застосування

Використовується для узгодження малопотужних керуючих сигналів (назаклад, з виходів типу «відкритий колектор» охоронних заладів) з потужними виконавчими застроями, такими як світлозвукові сповіщувачі, вентилятори, електрозамки, прожектори тощо. Плата забезпечує гальванічну розв'язку, захищаючи керуючу електроніку від високих напруг та струмів ланцюга навантаження.

Ключові властивості

• Дозволяє керувати потужним навантаженням за допомогою слабкострумового сигналу.
• Забезпечує гальванічну розв'язку між керуючим сигналом та навантаженням.
• Напруга живлення (спрацьовування реле): 12 В.
• Струм спрацьовування: не більше 40 мА.
• Оснащена реле з однією групою перемикальних контактів (NO – нормально розімкнений, NC – нормально замкнений, COM – загальний).
• Дозволяє комутувати навантаження як постійного, так і змінного струму.
• Максимальний струм комутації для активного навантаження: до 10 А (за 250 В AC) або до 12 А (за 28 В DC).
• Максимальний струм комутації для індуктивного навантаження: до 4 А (за 120 В AC або 28 В DC).
• Низький опір контакту: не більше 0.1 Ом.
