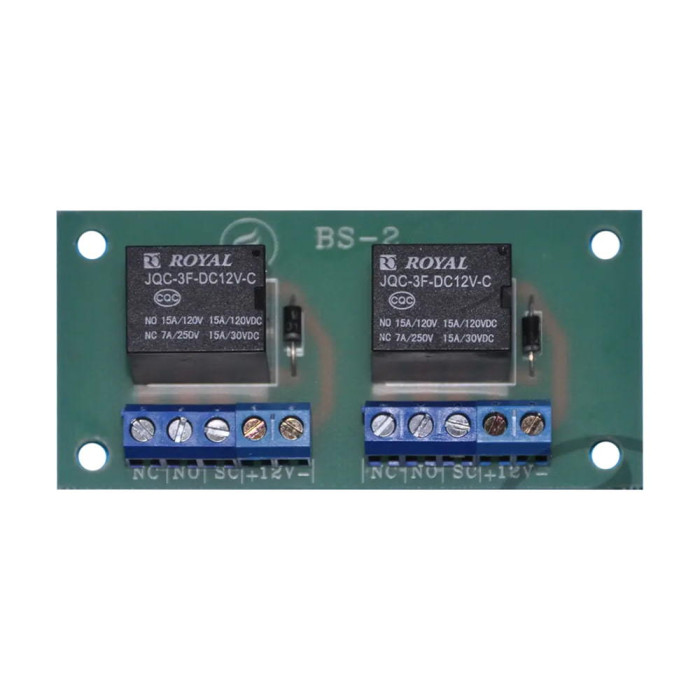

Плата BS-2 Електрон

Опис Плата BS-2 Електрон

Плата реле Електрон BS-2 – це комутаційний адаптер, який містить два незалежних реле з групами перемикальних контактів (NO/NC/COM). Він зазначений для керування двома виконавчими застроями, дозволяючи комутувати навантаження зі струмом до 12 А (за 28 В DC) або 10 А (за 250 В AC) на кожен канал.

Застосування

Використовується для узгодження малопотужних керуючих сигналів (назаклад, з виходів типу «відкритий колектор») з виконавчими застроями, як-от світлозвукові сповіщувачі, вентилятори, електрозамки, прожектори тощо. Плата дозволяє керувати двома незалежними навантаженнями, забезпечуючи гальванічну розв'язку між керуючою електронікою та ланцюгами навантаження.

Ключові властивості

• Два незалежних реле на одній платі для керування двома застроями.
• Забезпечує гальванічну розв'язку між керуючим сигналом та навантаженням.
• Напруга живлення (спрацьовування реле): 12 В.
• Струм спрацьовування (для кожного реле): не більше 40 мА.
• Кожне реле оснащене однією групою перемикальних контактів (NO/NC/COM).
• Дозволяє комутувати навантаження як постійного, так і змінного струму.
• Максимальний струм комутації для активного навантаження: до 10 А (за 250 В AC) або до 12 А (за 28 В DC).
• Максимальний струм комутації для індуктивного навантаження: до 4 А (за 120 В AC або 28 В DC).
• Низький опір контакту: не більше 0.1 Ом.
