Модуль розширення зон Лунь 11Н

Опис Модуль розширення зон Лунь 11Н

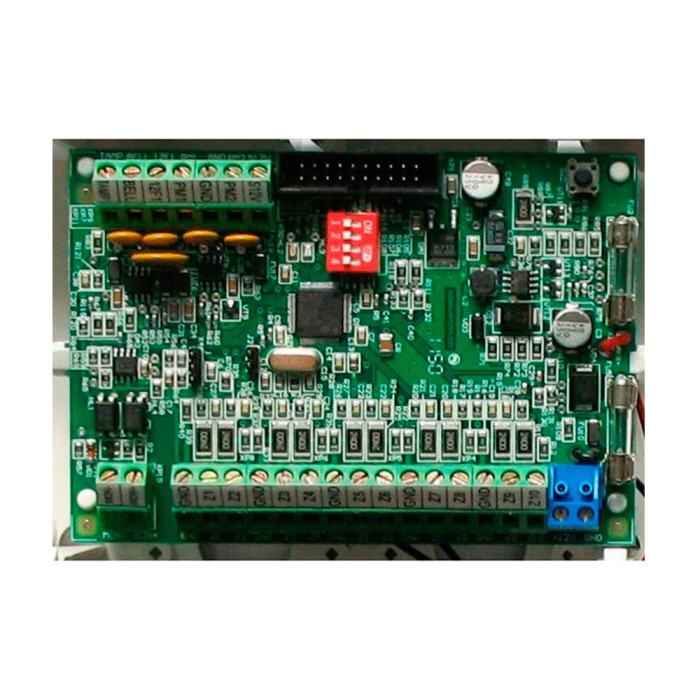

«Лунь-11Н» - це модуль розширення, який використовується для роботи у складі приладу приймально-контрольного охоронно-пожежного (ППКОП) «Лунь-11». Основне призначення плати «Лунь-11Н» - це додати в ППКОП «Лунь-11» до існуючих ще 10 пожежних шлейфів або сигналізації. Типи шлейфів: «Затриманий», «Прохідний», «Охоронний», «24-годинний», «Постановочний», «Залишаюся вдома» і «Пожежний». Максимальна кількість сповіщувачів в шлейфі – 32. На модулі «Лунь-11Н» присутні індикатор наявності подій у вигляді світлодіода червоного кольору і індикатор обміну по шині MON у вигляді світлодіода зеленого кольору. Короткі спалахи через короткий інтервал зеленого світлодіода сигналізують про процес обміну між МР і ППКОП. Короткі спалахи через довгий інтервал червоного світлодіода вказують на наявність подій, а короткі спалахи через короткий інтервал – про відсутність подій. Приєднуються до двох керованих виходів пристрої індикації і управління «Лінд-11» і «Лінд-11ТМ», плати розширювачів «Лунь-11E» і «Лунь-11Н», а також до окремих клем сирена і тампер. Віддалене управління МР здійснюється через ППКОП «Лунь-11» за допомогою програми «Конфігуратор 11». Напруга від блоку живлення «NES-35» 14,5...18 В, а також є вбудований контролер для АКБ ємністю 7 А/год.
