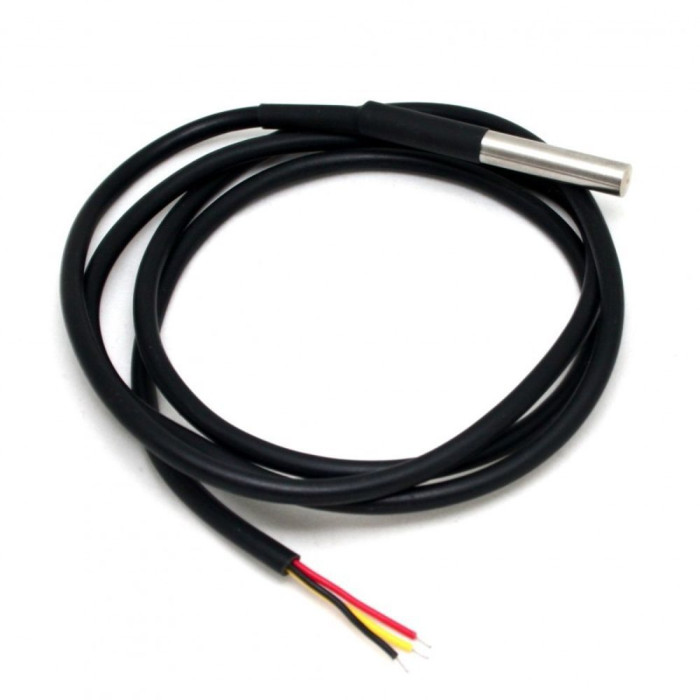

Адресний цифровий датчик температури DS1820 OKO в гільзі

Опис Адресний цифровий датчик температури DS1820 OKO в гільзі

Адресний цифровий датчик температури OKO DS1820 у металевій гільзі з довжиною кабелю 1 м; напруга живлення 2.7-5.5 В: температура вимірювання від -55°C до +125°C; точність вимірювання (в діапазоні 0°C~+85°C) ±0.5°C.

Застосування

Датчик завдяки розміщенню у герметичній гільзі та кабелю довжиною 1 м дає змогу вимірювати температуру на деякій відстані чи у вологих умовах. На одну шину можна підключати багато датчиків, які керуються одним мікропроцесором. Ця функція може бути корисною в системах опалення, вентиляції та кондиціонування повітря, системи моніторингу температури всередині будівель, обладнання або машин, а також системи моніторингу та керування технологічними процесами.

Ключові властивості

• Цифровий датчик DS18S20 забезпечує 9-розрядне вимірювання температури за Цельсієм і має функцію сигналізації з енергонезалежними верхньою і нижньою точками спрацьовування, що програмуються користувачем.
• Діапазон вимірювання температур становить від -55°C до +125°C, точність ±0.5°C в діапазоні від -10°C до +85°C.
• DS18S20 може отримувати живлення безпосередньо з лінії передачі даних («паразитне живлення»), що усуває необхідність у зовнішньому джерелі живлення. Живлення пристрою через зовнішнє джерело виконується напругою від 2.7 до 5.5 В.
• Кожен DS18S20 має унікальний 64-бітний послідовний код, що дозволяє декільком DS18S20 працювати на одній 1-Wire шині. Таким чином, можна легко використовувати один мікропроцесор для керування багатьма DS18S20, розподіленими на великій площі.

Особливості підключення

• Для підключення необхідний резистор 4.7 кОм.
• Підключення:
  • чорний: -GND (мінус);
  • червоний: +VCC (плюс);
  • жовтий: DATA (дані).
