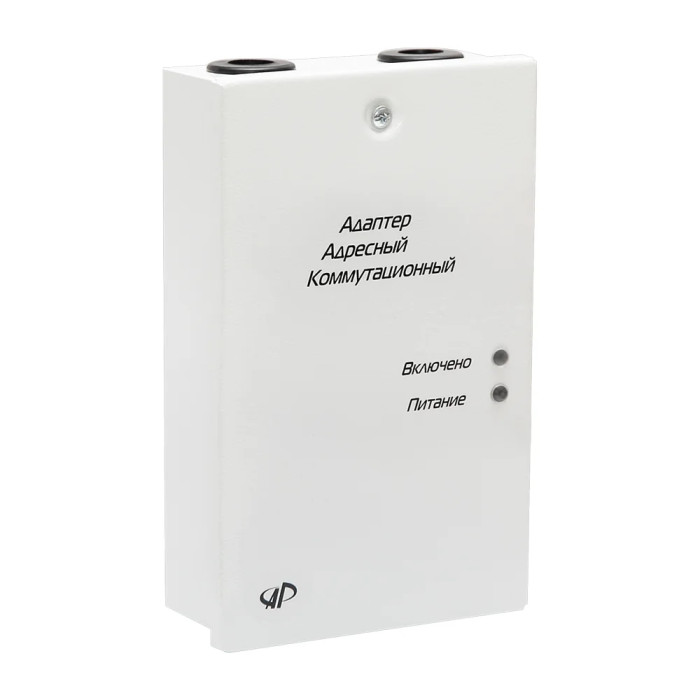

Адаптер адресний комутаційний ААК‐220РМ Артон

Опис Адаптер адресний комутаційний ААК‐220РМ Артон

Артон ААК-220РМ – адаптер адресний комутаційний з ізолятором КЗ, включається в шлейф сигналізації адресний (ШСА), має свою адресу (01-02), як і інші адресні компоненти. Номінальна напруга живлення 220 В.

Застосування

Адаптер адресний комутаційний призначений для організації керування, моніторингу та диспетчеризації установками димовидалення, вентиляції, насосами, задвижками та іншою автоматикою.

Ключові властивості

• Є адресним компонентом ППКПіУ «Вектор-1».
• Включається в шлейф сигналізації адресний (ШСА), як і інші адресні компоненти, має свою адресу (01-02).
• Читає стани АА у «своєму» ШСА (паралельно з БША).
• Прилад має:
  • Входи:
    • ШСА для підключення в адресний ШС ППКП;
    • ШС для підключення пристроїв ручного керування, наприклад кнопка «Пуск димовидалення»;
    • ШС для підключення датчика положення (кінцевика);
    • ШС для підключення датчика «Автоматику вимкнено»;
    • ШС для підключення охоронних контактних датчиків (СОМК);
    • ШС для підключення додаткових органів керування та моніторингу, наприклад, датчика положення пожежного крана і кнопки «Пуск насоса»;
    • Релейний вхід «Несправність СПЗ» - апаратури системи протипожежного захисту.
  • Виходи:
    • Силовий 220В 1А з контролем силового живлення і ланцюгів навантаження;
    • Релейний «Несправність» для запуску дублюючих систем при відмові основний.
  • ААК має два загальних виходи, розміщених в ППКПіУ:
    • вихід (загальний для всіх ААК, підключених до приладу) для увімкнення загальної апаратури по команді з ААК, наприклад, увімкнення вентилятора димовидалення при натисканні кнопки «Пуск димовидалення» на одному з поверхів;
    • вихід (загальний для всіх ААК, підключених до приладу) для увімкнення загальної апаратури по команді з додаткового ШС, наприклад, увімкнення водяного насоса при натисканні кнопки «Пуск насоса» або спрацюванні датчика положення пожежного крана в одній із пожежних шаф.
