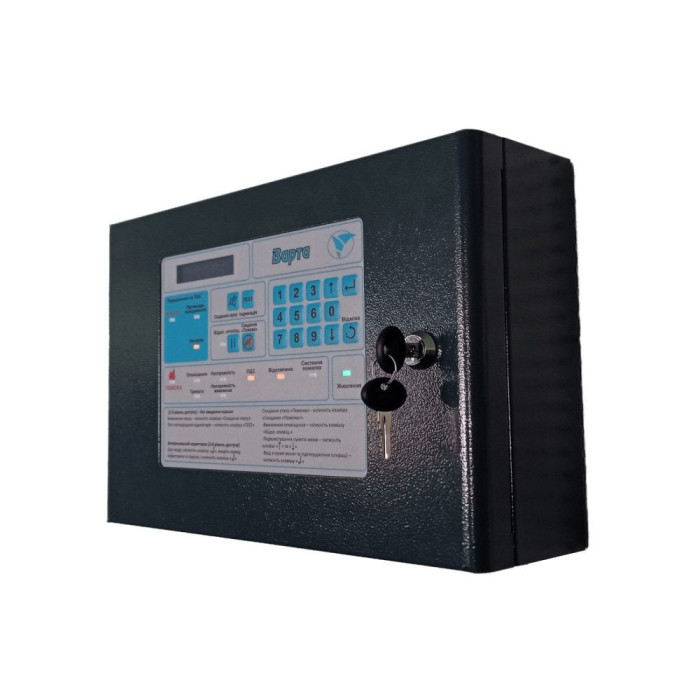

ППКП «Варта-1/816» Електронмаш

Опис ППКП «Варта-1/816» Електронмаш

Прилад приймально-контрольний пожежний Електронмаш «Варта-1/816», на 8 або 16 шлейфів сигналізації. Підключення до шлейфу сигналізаціїї дво- або чотиридротових безадресних пожежних сповіщувачів.

Застосування

Прилад призначений для приймання та оброблення інформації від пожежних сповіщувачів та передачу сигналів оповіщення про можливість виникнення пожежі, про виникнення пожежі, про несправності в системі як безпосередньо оператору, так і для передачі сигналів та видачі команд на інші пристрої побудови систем пожежної сигналізації та автоматики.

Ключові властивості та можливості

• ППКП у металевому боксі складається з блоку керування на передній панелі, блоку комутації шлейфів, блоку комутації, зарядно-контрольного пристрою.
• Кількість шлейфів сигналізації (ШС) – 8 або 16. До шлейфу сигналізації можуть бути підключені дво- і чотиридротові безадресні пожежні сповіщувачі.
• Кількість видів повідомлень – 20.
• Загальна кількість користувачів/паролів – 8.
• Максимальний опір дротів пожежних ШС (без урахування опору виносних елементів) становить 470 Ом, мінімальний опір витоку між дротами пожежних ШС і (або) між кожним дротом та «землею» становить 50 кОм.
• Виходи:
  • електронні ключі «К1», «К2», «К3», «К4» – комутована напруга до 30 В, комутанований струм до 0.1 А;
  • «СЗО» – для підключення світлозвукових оповіщувачів 24 В, сумарний струм навантаження не більше ніж 0.4 А;
  • А1, В1 – RS485 №1;
  • А2, В2 – RS485 №2;
  • А3, В3 – RS485 №3;
  • вихід живлення 24 ± 5 В / 1.1 А «+ 24V 0V», напруга пульсацій не більше 240 мВ.
• Прилад дозволяє налаштовувати режими роботи кожного ШС, незалежно вмикати/вимикати ШС, виходи, комунікатор, налаштовувати режими роботи кожного з виходів і реле.
• Повідомлення виводяться на пульт керування та індикації.
• Введення інформації здійснюється з клавіатури.
• Поточні дані стану ШС і налаштувань приладу запам'ятовуються в енергонезалежній пам'яті.
• Світлодіодні індикатори стану приладу на передній панелі.
• Електроживлення приладу здійснюється від мережі змінного струму напругою 220 В і частотою 50 Гц та від двох послідовно з’єднаних акумуляторних батарей (резервне джерело) з номінальною напругою 12 В кожна. Час роботи від акумуляторних батарей становить мінімум 30 годин.
• Середнє напрацювання на відмову становить не менше ніж 30000 годин.
