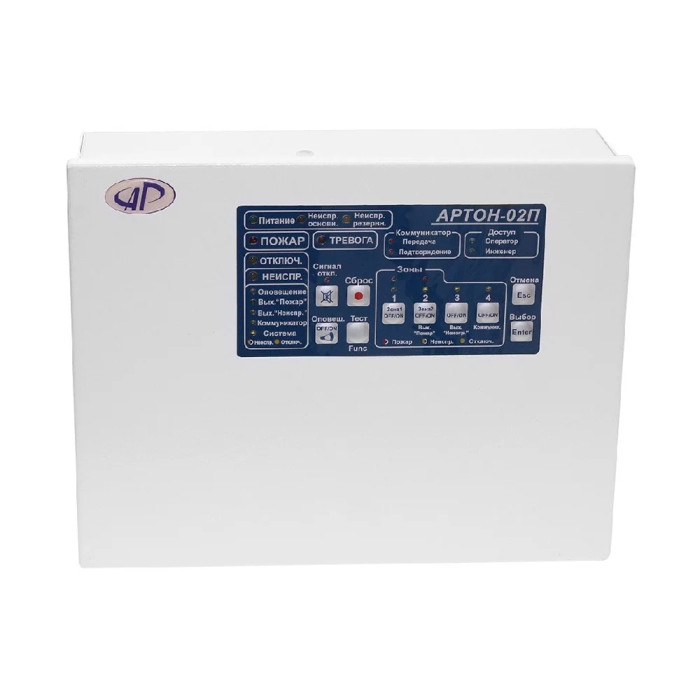

ППКП "Артон-02П"

Опис ППКП "Артон-02П"

Пристрій приймально-контрольний пожежний АРТОН-02П для максимального підключення 2 шлейфів сигналізації (ШС) і до 32 сповіщувачів. Прилад відповідає вимогам стандартів ДСТУ EN-54-2:2003 та ДСТУ EN 54-4:2003, ДСТУ-H CEN/TS 54-14:2009.

Застосування

Пристрій приймально-контрольний пожежний призначений для організації централізованої і автономної пожежної охорони різних об'єктів шляхом цілодобового контролю стану до 2-х шлейфів сигналізації.

Ключові властивості

• Кожен з ШС приладу може бути налаштований споживачем як пожежний ШС без верифікації, з верифікацією, або за спрацюванням 2-х сповіщувачів, а також можуть бути встановлені залежності типів А, B, C (згідно з вимогами ДСТУ EN-54-2:2003).
• Прилад визначає і відображає наступні стани ШС: «Черговий режим», «Увага» (спрацювання першого сповіщувача в ШС), «Пожежа», «Несправність – коротке замикання», «Несправність – обрив», «ШС вимкнений», «Несправність одного з інтелектуальних сповіщувачів в ШС».
• Можливість підключення в один ШС пасивних і активних сповіщувачів, побудови комбінованих ШС із застосуванням 2- і 4-дротових схем підключення. Прилад дозволяє підключити в кожен ШС до 32 активних сповіщувачів (типу СПД-3, СПД-3.5, СПД-3.10, СПТ-2Б , СПТ-ЗБ та ін.), при цьому максимальний струм споживання усіма пожежними сповіщувачами в черговому режимі роботи не повинен перевищувати 3 мА.
• Визначення наступних видів несправностей і станів: коротке замикання вихідних ключів, обрив навантажень кожного з вихідних ключів, відсутність напруг, що живлять вихідні ключі і ШС, відсутність напруги живлення 220В, відсутність, критичний розряд або несправність акумуляторної батареї тощо.
• Наявність виходів: «Пожежа», «Несправність», «Оповіщення» («Snd1» і «Snd2» ), 2-програмованих сильноточних виходів «AUX1» і «AUX2» і 2-програмованих реле «Relay1» і «Relay2».
• Можливість підключення до 4-х незалежних оповіщувачів з контролем цілісності ланцюгів (відповідно до вимог ДСТУ-H CEN/TS 54-14:2009).
• Наявність входу для підключення зовнішнього джерела резервного живлення з контролем його справності.
• Відсутність необхідності в струмообмежуючому резисторі при підключенні в дводротовий ШС сповіщувачів типу СПД-3, СПД-3.10, ТПТ, FT.
• Прилад забезпечує підключення світлозвукового оповіщувача з номінальною напругою 12 (±1.8) В і струмом споживання до 500 мА.
• Наявність окремої кнопки приглушення (вимкнення) оповіщувачів.
• Функція автопам'яті струму чергового режиму ШС.
• Живлення приладу здійснюється від мережі змінного струму напругою 187-242 В, частотою 50±1 Гц та/або від акумуляторної батареї з напругою 12 В і номінальною ємністю 7 Агод. Акумуляторну батарею слід придбати окремо.
• Діапазон номіналів кінцевих резисторів – від 1 кОм до 3.9 кОм.
• Діапазон номіналів додаткових струмообмежуючих резисторів активних сповіщувачів – від 0 до 1.2 кОм.
• Стабілізоване живлення ШС – 15 (±0.5) В.
• Можливість зміни порогів визначення спрацювань сповіщувачів від 1 до 16 мА.
• Струм короткого замикання ШС – не менше 60 мА.
• Максимальний струм виходів «Snd1», «Snd2» – 500 мА, «AUX1», «AUX2» – 300 мА.
• Можливість конфігурації приладів за допомогою ПК.
