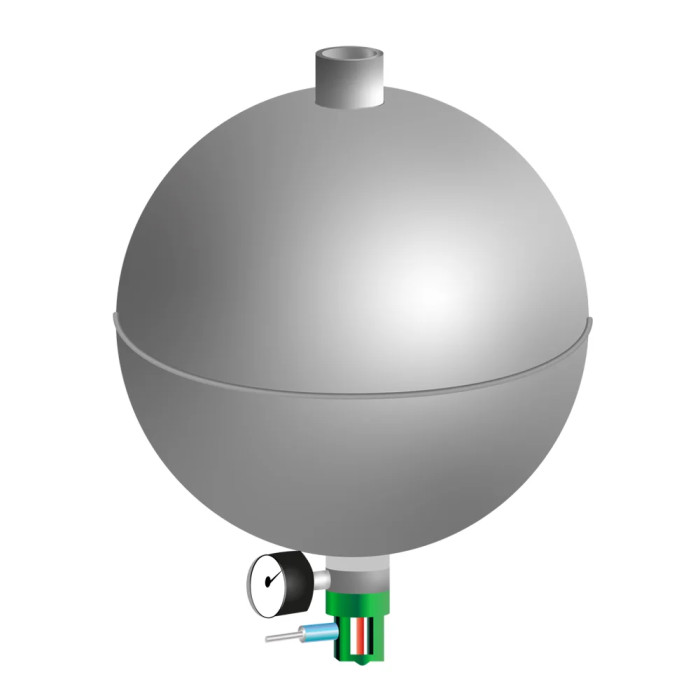

CГП "AUGUST-20" кріплення стельове без ГВР Август-СБ

Опис CГП "AUGUST-20" кріплення стельове без ГВР Август-СБ

Принципи приведення у дію Принцип приведення виробів у дію полягає у реалізації з цією метою електричного (за рахунок руйнування термочутливої колби запірно-пускового пристрою у разі подавання електричного імпульсу від пристрою дистанційного пуску або приймально-контрольного приладу системи пожежної сигналізації) пуску. Системи можуть спрацьовувати в автономному режимі. Схема умовного позначання під час замовлення Умовна познака виробу під час замовлення має складатися із скорочення “СГП” (система газового пожежогасіння), після якого вказують його модифікацію (“20” або “20Т”), тип кріплення (“С” – на стелі, “Н” – на стіні), марку газової вогнегасної речовини, якою його заряджено, та умовну позначку технічних умов: СГП “AUGUST-Х” – Х – Х ТУУ28.2-41979707-002:2019. Приклад умовної позначки: Система газового пожежогасіння модульного типу “AUGUST-20” з кріпленням на стіні, заряджена газовою вогнегасною речовиною HFC-125: СГП “AUGUST-20” – Н – HFC-125 ТУУ28.2-41979707-002:2019. Технічні характеристики: Система виготовляється у кліматичному виконанні УХЛ згідно з ГОСТ15150 (температурний діапазон зберігання та експлуатації від –10°С до 50°С). Вони є відновлюваними та обслуговуваними герметичними технічними виробами.

• Місткість модуля: 23 ± 5 л
• Прохідний діаметр: 21 мм
• Робочий тиск (Рраб), при температурі 20 ± 2 ° С: 25,0 ± 2,0 бар
• Розрахунковий тиск (Ррозр), при температурі 50 ° С, не більше : 40 бар
• Пробний тиск (Рпроб) Балона модуля: 60,0 ± 0,5 бар
• Тиск спрацьовування запобіжного пристрою мембранного типу: 50,0 ± 5,0 бар
• Тривалість приведення в дію (інерційність) модуля з піротехнічним пускачем, не більше: 2,0 с
• Тривалість випуску заряду ГОТВ, не більше: 9с
• Маса модуля конструктивна (з кронштейном кріплення): не більше 9,5/11,0 кг
• Маса модуля в упаковці (брутто), без заряду ГОТВ: не більше 10,5 / 12,0 кг
• Діапазон температур експлуатації модулів: від мінус 10 до плюс 50 °С
• HFC 125 (Хладон 125) максимальний заряд ГВР , 19 кг
• HFC 227ea (Хладон 227ea) максимальний заряд ГВР , 21 кг
• FK-5-1-12 (ФК-5-1-12) максимальний заряд ГВР , 21 кг
• Температура руйнування теплового замка (колби) ЗПУ: (Колір рідини
• в колбі) 68 ± 3 ° С (червоний)
• Ресурс спрацьовувань: не менше 5 разів
• Термін служби: не менше 10 років
• Можливість приєднання рукава високого тиску :Так
• Параметри електричного кола реле тиску
• Тиск спрацьовування реле тиску 2,0 ± 0,5 бар
• Напруга на контактах реле тиску постійного струму, не більше 30 В
• Сила струму, не більше 0,3 А

Параметри електричного пуску піротехнічного пускача

• Пускова напруга на контактах піротехнічного пускача: від 0,9 до 30,0 В
• Струм повного запалювання (спрацьовування) заряду піротехнічного пускача: не менше 0,3 А
• Тривалість пускового імпульсу: не менше 1,0 с
• Опір електричного кола: від 1,4 до 3,0 Ом

1 – балон модуля; 2 – запірно-пусковий пристрій; 3 – кріпильний болт; 4 – кріпильний кронштейн; 5 – розпилювач; 6 – рукав високого тиску
